浅述塑料检查井的部件选用

TAGS: 塑料检查井

发布时间:2018/09/17 点击量:

  1、井座选用

  1.1检查井井座标准应依据所衔接排水管数量、管径、管底标高,以及在检查井处交汇视点等选用。

  1.2污水管道上应选用有流槽的检查井井座。

  1.3雨水管道上的检查井,其井座应契合下列要求:

  1)路途雨水口应选用有沉泥室的井座。

  2)在雨水管道上需设置有沉泥室井座的检查井时,宜设置爱在井筒外径大于等于450mm的检查井处。

  3)其他雨水检查井可选用有流槽的井座。

  1.4 下列情况下应选用直通井座:

  1)排水管道管径160mm,且检查井直线间隔大于30m;管径大于等于等于200mm,且污水检查井直线间隔大于 40m;雨水检查井直线间隔大于50m时。

  2)检查井上下游管道偏转角小于等于30°,且汇入管不在井座上接入时。

  1.5 修建排出管与接户管在开始检查井井筒相接时,开始检查井的井座如有下跌时,可选用直立弯头井座;如管顶平接,可选用弯头井座。

  1.6 排水管道水流在检查井处转向时,应依据水流偏转角挑选井座:偏转角30°~60°规模时,应挑选45°弯头井座;偏转角60°~90°规模时,应挑选90°弯头井座。

  1.7 当排水直线管段上有汇入管接入井座时,可依据汇入管衔接的视点,挑选90°三通、45°三通、90°~45°四通井座。

  1.8 当检查井上下游落差大于2m时,应选用跌水井座。

  1.9 当检查井上下游需将气体阻隔时,应选用水封井座。

  1.10 井座与埋地塑料排水管道衔接承口方式应与埋地塑料排水管道管材相匹配

  2、井筒选用

  2.1 井筒直径应依据井座衔接井筒的外径断定。

  2.2 井筒选用的管材,应依据井筒的直径、埋深深度、埋地排水管道的管材、井座衔接井筒的承口方式,以及商场货源等,按下列要求断定:

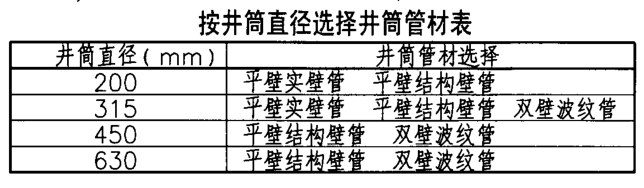

  1)依据井筒直径挑选井筒管材,详见下表:

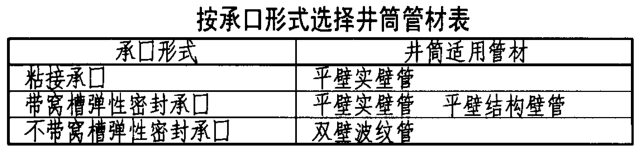

  2)依据井座衔接井筒的承口形式选择井筒管材,详见下表:

  2.3 冰冻线深度大于等于1.0m的区域,在冰冻层中的井筒应选用耐低温的塑料原料(如PE等)。

  2.4 选用埋地排水管材产品截取作为井筒时,其环刚度应与井座衔接的埋地排水管道环刚度共同。

  2.5 关于环刚度的挑选可拜见国家标准图集04S520《埋地塑料排水管道施工》。

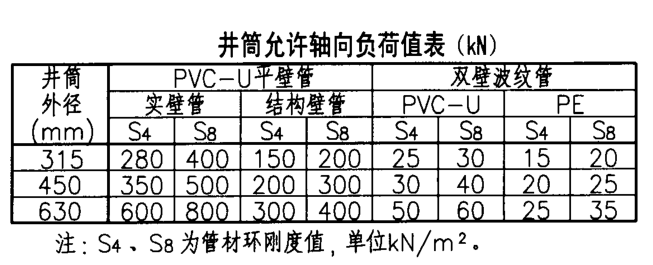

  2.6 井筒答应轴向负荷值详见下表:
